3Dプリンターの家、国内初の実用版は23時間で完成!内装や耐震性は? ファミリー向け一般住宅も登場間近 長野県佐久市
(画像提供/セレンディクス)
「2022年5月,我们介绍了一款售价约300万日元的10平方米3D打印房屋的原型,但从那以后过去了一年,由Serendix公司开发的商用产品日本第一号「serendix 10(球体模型)」终于在长野县佐久市完成。现在将向大家展示其全貌。」

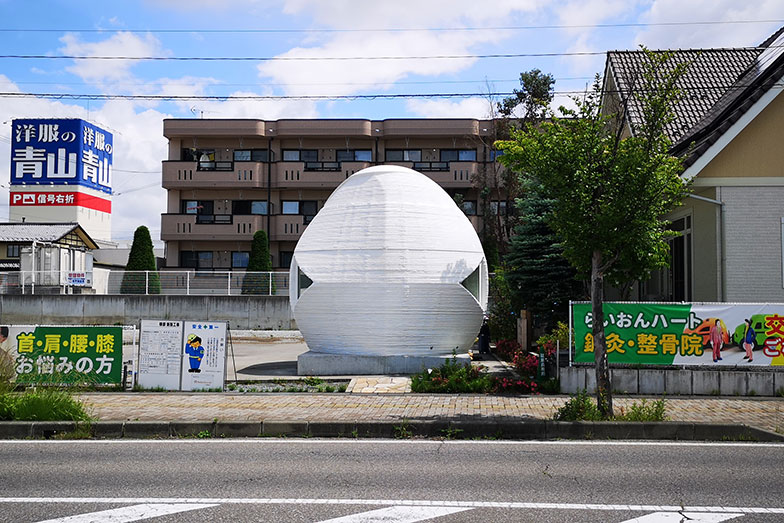

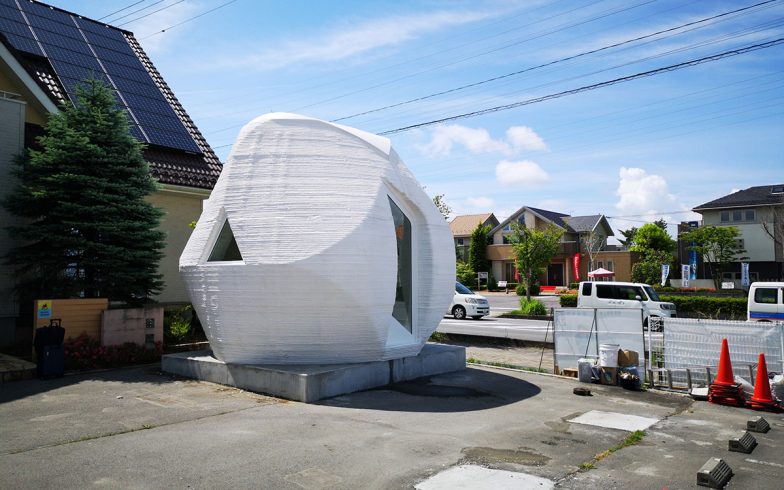

整骨院の大きな看板があった場所に3Dプリンターの家を設置。今後はこの球体が看板がわりに(画像提供/セレンディクス)

在整骨院的大型招牌所在地安装了一个3D打印机房子。今后,这个球体将代替招牌的作用。(图片提供/塞伦迪克斯)

一座面积为10平方米的3D打印房屋。施工时间为22小时52分钟!

从佐久平站步行7分钟,位于面向大街的整骨院内的一个球状白色物体。走在街上的人们和等红灯的车辆都充满了好奇地观望着它。这也不足为奇,因为几天前还没有这个近未来般的物体,突然出现了。这座建筑物正是商用3D打印房屋在日本的第一栋。原计划施工时间为每天8小时×3天,总共24小时,但实际完成只用了短短22小时52分钟。

我所翻译的是位于兵库县西宫市的SerenDix公司。他们认为“长达30年的住房贷款不符合现代经济环境。我们希望能像购买汽车一样,根据生活方式和生活阶段自由地更换房屋”,因此从根本上重新思考了传统的建筑概念,并致力于以低成本、短交付期量产3D打印房屋。

令和时代的一座夜城,也可以说是3D打印房屋「serendix 10(球体模型)」,占地面积为10平方米,价格为330万日元。据该公司COO飯田國大先生表示,“在2022年秋季进行了6栋房屋的普通销售后,得到了国内外的热烈反响,并收到了约30份购买申请。其中一栋已经完全售罄的房屋就是这次位于佐久市的物件。实现梦想成为日本第一号的是在全国范围内展开护理和医疗设施业务的Cascade Tokyo公司。他们计划在自己运营的整骨院场地上建造这座特殊用途私人沙龙,并提供特别护理服务。

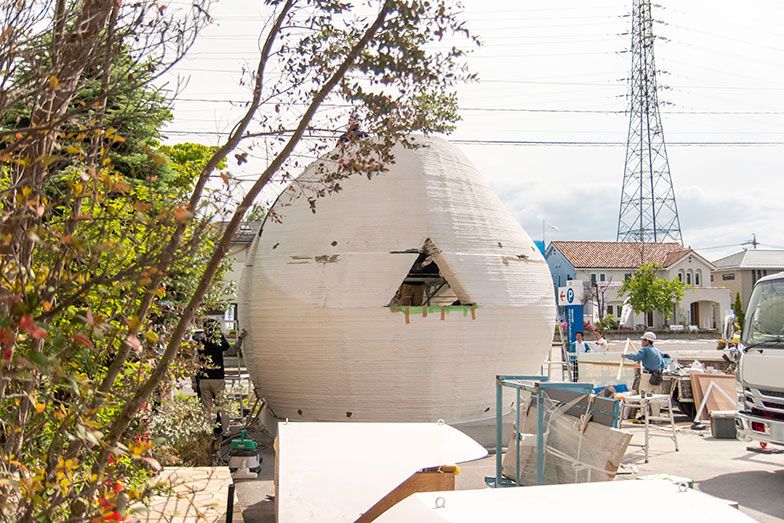

2日目、施工開始から10時間ほどたったころ。既に完成形が見えています(撮影/塚田真理子)

2日目,施工开始已经过去了大约10个小时。已经可以看到完工的形态(摄影/塚田真理子)

セレンディクスCOO飯田さん。初回販売数を6棟にしたのは、「かつてトヨタが紡績業から自動車産業に転身したとき初めて販売した車が6台だったそうです。問題点があったら教示してくれる、理解のあるお客様に協力いただいています」(撮影/塚田真理子)


NASA的火星移民项目由一位建筑师负责设计。

serendix 10是一个名为"球体模型"的球形结构,直径为3.3米,面积为10平方米,天花板高度为4米。这个近未来设计吸引了NASA火星移民项目的建筑师曽野正之先生和奥斯塔普·鲁达克维奇先生。该设计由日本、美国、荷兰和中国的企业联合体共同完成。

「风逃球体建筑的形状能够抵御风速达到140米的自然灾害,这种结构在NASA致力于火星移民的项目中也被采用,并且可以说是物理上最强大的形状。传统施工方法难以应对成本较高的曲线结构,而3D打印机则擅长通过堆叠材料进行建造,因此能够满足这种需求」,饭田先生说道。

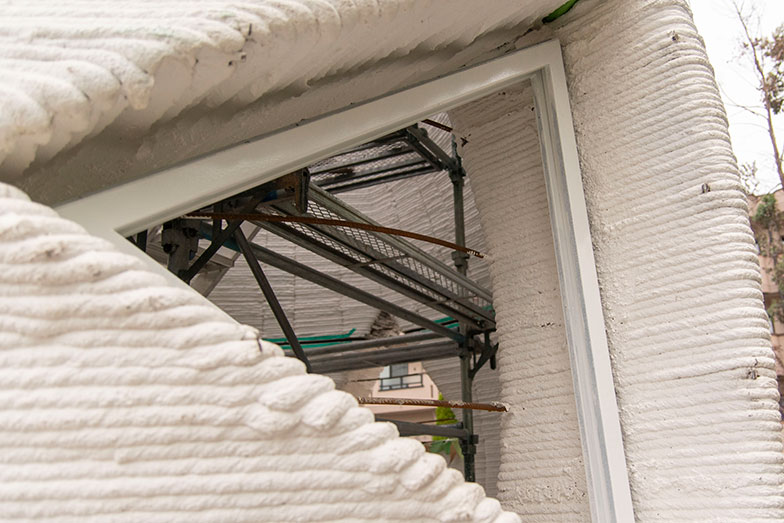

三角形の窓がこのあと取り付けられます。30cm以上という壁の厚さから、遮音性、気密性も期待できます(撮影/塚田真理子)

三角形的窗户将在之后安装。由于墙壁厚度超过30cm,可以期待到隔音性和密封性(摄影/塚田真理子)。

混凝土墙的厚度超过30厘米,整个结构的重量约为20吨,就像一座坚固的大楼。在原型中,即使没有使用钢筋等结构材料,也能实现足够的稳定性和强度。然而,不使用建筑基准法指定的钢筋等材料来构建建筑物需要获得国土交通大臣的认证,并且据说目前已经开始申请以取得该认证。

按照日本现行法规定,将钢筋嵌入其中

顺便提一下,serendix 10的实用建筑最初计划在政令指定都市内90分钟范围内设置。正如前面所提到的,以每平方米300万日元的价格购买房屋就像买车一样,并且可以拥有自己的住宅,这是该概念背后的原因:“土地价格便宜,并且距离城市也容易到达当需要时”。然而,决定作为第一个项目地点的佐久市具备不同条件,因为位于城市规划区域内,所以还需要进行建筑确认申请。目前阶段由于尚未获得部长认证,在遵循建筑标准法的情况下,我们将重新设计结构,在使用3D打印机输出混凝土时加入钢筋。

躯体には断熱材も組み込み、日本より厳しいオランダの断熱基準をクリア(撮影/塚田真理子)

躯体里面还嵌入了隔热材料,满足了比日本更严格的荷兰隔热标准(摄影/塚田真理子)。

構造设计由KAP的桐野康則先生负责,他负责处理各种规模的建筑物,如车站、体育场和酒店。据说通过在混凝土中加入4根钢筋柱,并在其上方安装钢筋横梁来提高抗震能力,并符合建筑法规。“包括KAP在内,目前有205家联合企业协作,在实施社会化过程中进行研究开发。虽然单靠Sarendix一家公司无法完成,但每当出现问题时,各个企业都会积极响应并共同努力解决。”(飯田先生)

采用在工厂进行生产并运输,然后在现场进行组装的预制构件施工方法。

顺便问一下,3D打印房屋是通过什么步骤建造的呢?

"赛伦迪克斯是一家制作数字数据的公司。首先,我们制作设计数据,并将其发送到最先进的机器人工程学技术所驱动的3D打印机中。然后,我们将由该打印机输出的四个零件作为预制材料进行运输,并在现场组装和施工。” 饭田先生说。

serendix 10为了加快开发和推广速度,委托欧洲、中国、韩国、日本和加拿大的3D打印机制造商进行生产。去年,在全球五个国家成功地使用相同数据同时输出,正在建立商业模式。据说,包括佐久市在内的首次销售的六栋房屋将由住宅运输公司运送到各自国家,并进行施工。

这次使用的是中国工厂里的3D打印机。事先将其分成了4个部件进行输出。制作10平方米serendix 10所需时间约为14小时(影像提供/ Serendix)。

3D打印机能够在现场施工时进行输出,我曾经以为。"将来可能会实现这一点。但是由于3D打印机是精密设备,在运输过程中存在故障的风险。而且如果下雨,输出的砂浆无法干燥,施工时间将大大延误。目前阶段,我们采用的方法是在工厂安全地输出零件并进行运输,在现场组装时加入钢筋。”

这次使用了中国WINSUN公司的3D打印机。顺便问一下,您是否考虑自己开发打印机呢?“我认为与世界上的公司共享最新信息非常重要。我们不会自己制造通用的3D打印机,因为它们不会竞争,所以可以进行信息共享。”飯田先生说道。在日本国内的合作企业中,包括爱知县小牧市在内已经引入了5台3D打印机,并计划明年再增加12台。从今年下半年开始,他们希望主要使用在日本输出的产品

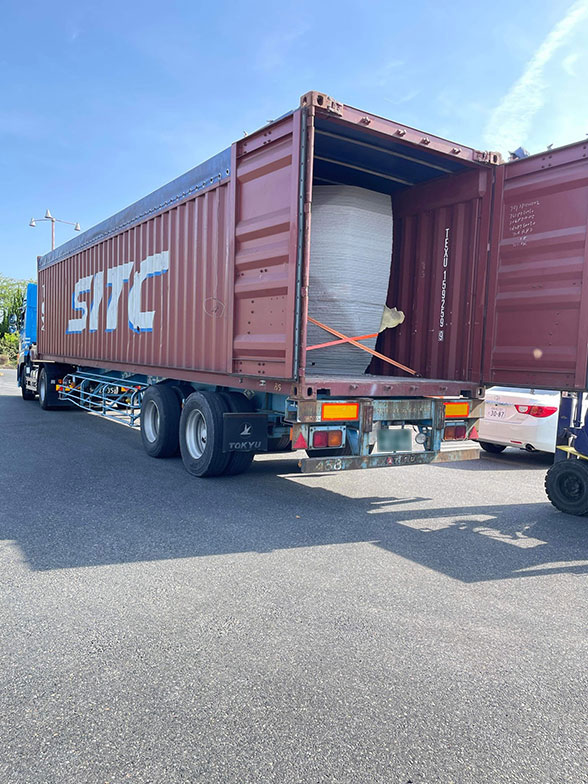

20t以上もある躯体パーツを運ぶのには大きな負荷がかかるといい、高い輸送技術が必要。現在は10tトラックで輸送しています(画像提供/セレンディクス)

据说运送重达20吨以上的车身零件会给承载者带来巨大负荷,需要高超的运输技术。目前我们使用10吨卡车进行运输(图片提供/赛伦迪克斯)。

利用单一材料赋予复合功能,降低原材料成本。

手前に置いてあるのが屋根のパーツ。プロトタイプでは屋根も3Dプリンターで出力し一体成形していましたが、今回の工法ではGRC(ガラス繊維強化セメント)で作成したものをのせる形に(撮影/塚田真理子)

手前放着的是屋顶的零件。在原型中,屋顶也是通过3D打印机输出并一体成形的,但在这次的工法中,我们使用了GRC(玻璃纤维增强水泥)制作,并将其安装上去(摄影/塚田真理子)。

3D打印技术的应用不仅可以降低人力成本,还可以使用单一材料制作外墙、内墙、天花板和地板等,从而大幅度削减材料成本。serendix 10采用了低成本的适合居住环境的混凝土,不受木材价格上涨和工期延长等木材冲击的影响。“例如,在输出混凝土时我们使用了硬化促进剂,同时也有三家化学公司在联合企业中进行合作,并为这种材料开发提供支持。”(飯田先生)

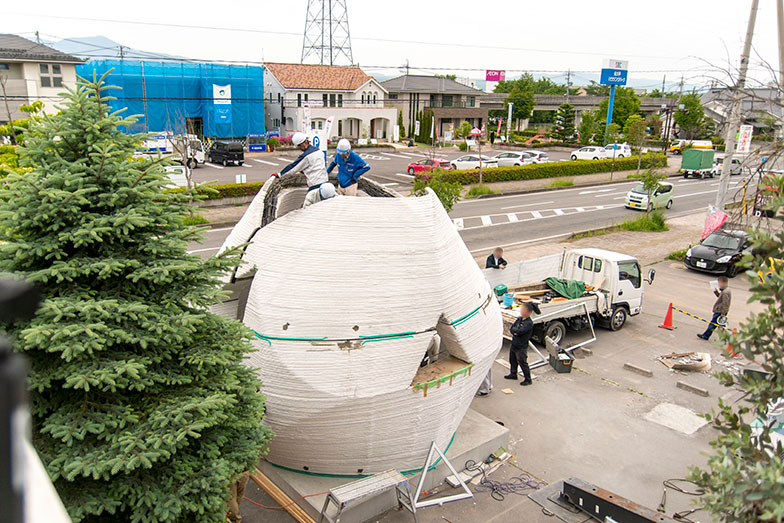

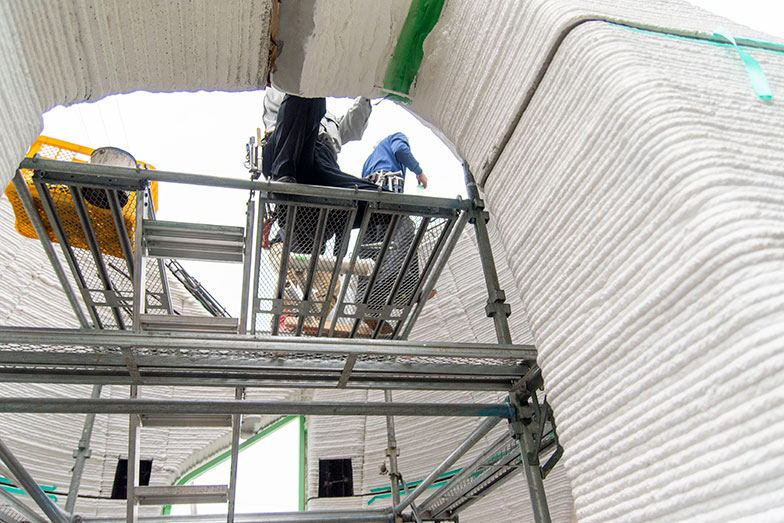

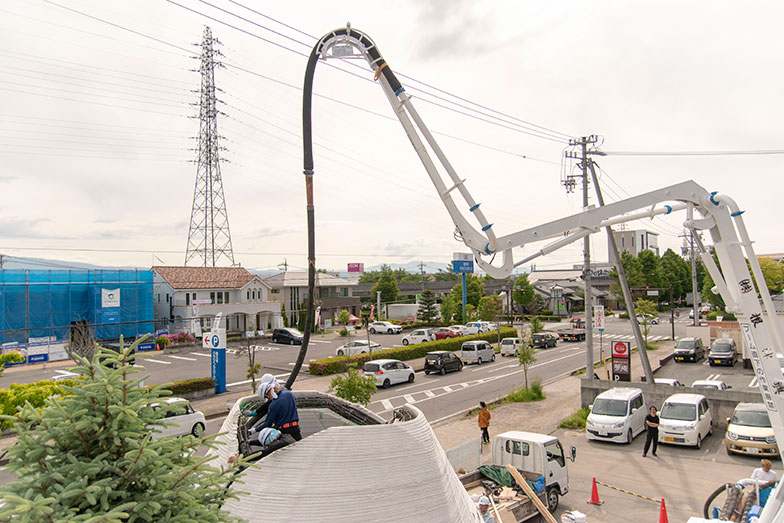

鉄筋の間にモルタルを入れているところ。このあと屋根を設置し、上棟式も行われました(撮影/塚田真理子)

正在钢筋之间注入砂浆。随后安装了屋顶,并举行了上梁仪式(摄影/塚田真理子)

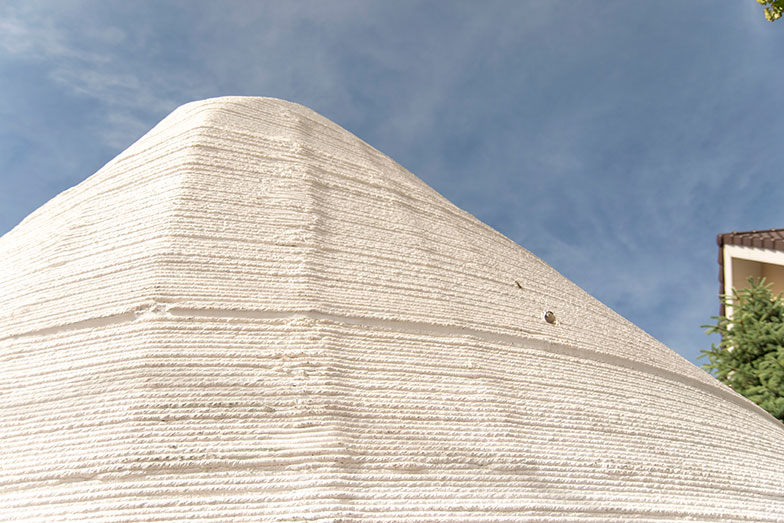

青空に映えるコンクリートの球体。なだらかな曲線が描けるのは3Dプリンターならでは(撮影/塚田真理子)

青天上映着的混凝土球体。只有3D打印机才能绘制出如此平滑的曲线(摄影/塚田真理子)。

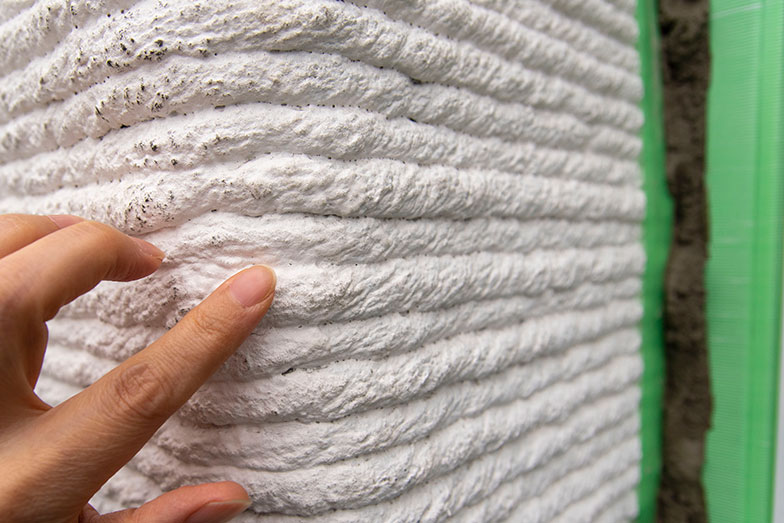

内外装とも、積層痕をあえて残した意匠に(撮影/塚田真理子)

内外装都故意保留了层叠痕迹的设计(摄影/塚田真理子)。

看起来,像软冰淇淋一样的层状痕迹是3D打印机房间的显著特点。虽然也有技术可以将其平滑均匀地抹去而不留下痕迹,但由于这个设计象征着3D打印机,所以故意保留了原样。在制作原型时,涂装非常耗时,因此这次选择在输出后进行涂装再运输。现场组装完成后只需重新涂装污染部分即可完成最终整理工作,从而实现更快速的施工过程。

「在各个方面推进社会实施,找到问题并解决。为此,我们请求协作企业的支持。同时也正在向客户寻求合作。3D打印房屋无论是概念还是技术都是全新的东西。这次的六栋建筑已经被理解这一点而购买了」飯田先生说道。「包括业主在内,大家都有参与创造新事物的感觉,让人感到兴奋不已」

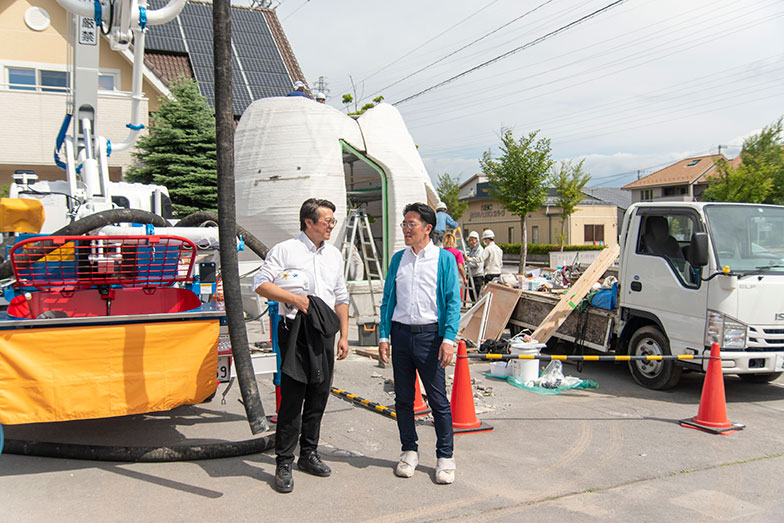

施工は現場に近いエリアのコンソーシアム会社に依頼するといいます。今回はナベジュウ(群馬県太田市)が担当。ナベジュウ代表の渡辺謙一郎さん(左)と飯田さん(撮影/塚田真理子)

施工是由靠近现场的联合企业承担。这次由太田市群马县的Nabejuu负责。Nabejuu代表渡边謙一郎先生(左)和飯田先生(摄影/塚田真理子)。

内装イメージ。4mの天井高が開放感をもたらします。別途内装工事を経て、プライベートなサロンとしてオープンする予定(© Clouds Architecture Office)

内部装修效果图。4米高的天花板带来了开放感。计划经过额外的内部装修工程,作为一个私人沙龙开放。(© Clouds Architecture Office)

即将推出面积为49平方米和70平方米的个人住宅

D打印机房的未来发展也是令人关注的地方。

首先,据说将按顺序施工serendix 10的剩余5栋。接下来是在冈山县内建造,用途居然是为了养猫头鹰而建的家!非常期待能看到最终形成怎样的空间。

我们正在同时进行个人用3D打印房屋“富士坊模型”的研究。富士坊模型是由慶應義塾大学环境信息学部的田中浩也教授领导的慶應義塾大学KGRI环境设计与数字制造创造中心共同开展的项目。
相比于只能用于豪华露营设施、3平方米商店和小别墅等特定用途的10平方米serendix 10,49平方米的富士坊模型配备了完整的水电设施,可以作为“住宅”使用。您可以在这个3D打印房子里生活。这是一个一室一厅一厨一卫的单层住宅,售价为550万日元。

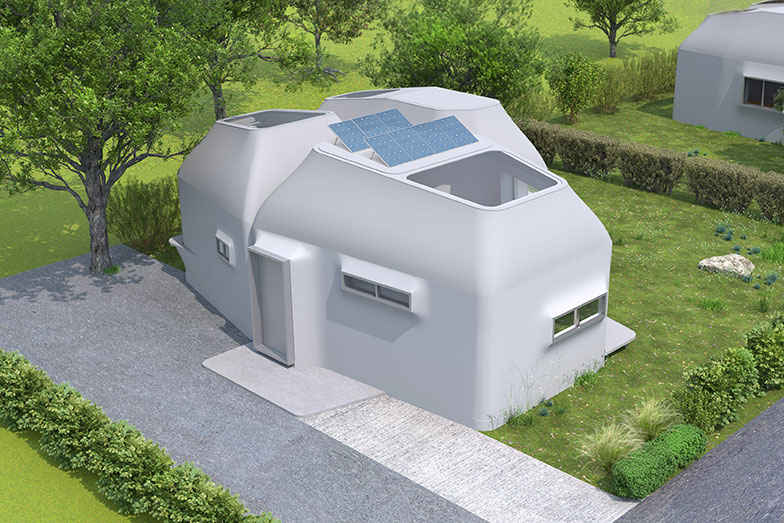

住居としての役割を担うフジツボモデル。水回りの設備も付いて550万円(慶應義塾大学KGRI環デザイン&デジタルマニュファクチャリング創造センター)

住宅的角色由富士坊模型扮演。配备了水回路设施,售价为550万日元(慶應義塾大学KGRI环境设计与数字制造创造中心)。

(慶應義塾大学KGRI環デザイン&デジタルマニュファクチャリング創造センター)

(慶應義塾大學KGRI環境設計與數位製造創造中心)

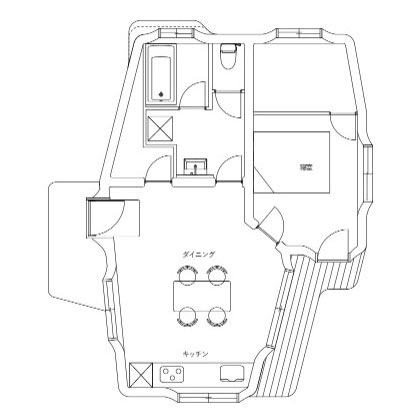

間取りは1LDK。天井が高く快適なコンパクト平屋は二人暮らしに最適(慶應義塾大学KGRI環デザイン&デジタルマニュファクチャリング創造センター)

房间布局是1LDK。天花板高,舒适的紧凑平屋非常适合两人居住(慶應義塾大学KGRI环境设计与数字制造创造中心)

「年轻时购买的两层楼、三层楼的房子随着年龄增长变得不好住,而要进行翻修的话需要花费超过一千万日元以上,这也是听到的声音。此外,有些出租住宅会以各种理由拒绝老年人入住。富士坊模型能够满足60岁以上夫妇两人的需求,"说道飯田先生。1LDK紧凑平房非常适合那些孩子已经独立不需要多余房间的人作为新家。据说已经收到了3000多个询问,并且有超过400个购买意向被提出,可见其受关注程度之高。」

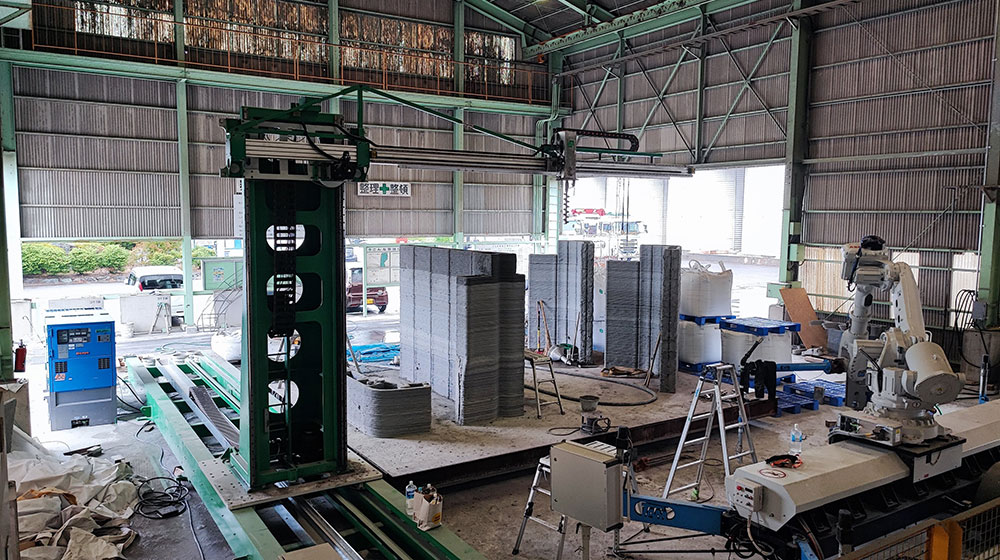

フジツボモデルの出力は、コンソーシアム会社である百年住宅の愛知県小牧工場で行われています(画像提供/セレンディクス)

富士管模型的生产是在合作公司百年住宅位于爱知县小牧工厂进行的(图片提供/赛伦迪克斯)

据说在年底之前,还将开发一套70平方米的住宅供全家人居住。这个设计由与serendix 10相同的建筑师负责,虽然设计尚未公开,但听说外观非常具有未来感。我完全赞同飯田先生所说的:“电动汽车和传统汽油车的设计已经发生了翻天覆地的变化。3D打印房屋也会彻底改变传统住宅。”

这些社会实践的累积,最终目标是“100平米300万日元的房子”。不需要负担几十年的住房贷款就能拥有自己的房子。仅仅数年后,我们将看到充满实现这种近未来居住方式可能性的3D打印房屋,感受到新时代即将开启。
